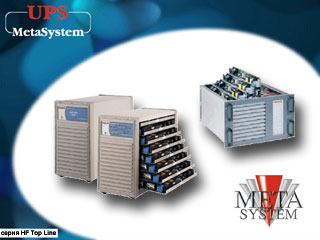

Источники бесперебойного питания UPS Meta System серии HF Top Line

Предназначены для электропитания нагрузки качественным напряжением идеально синусоидальной формы при работе от электросети или от аккумуляторных батарей. Выполнены по технологии “On-line” c двойным преобразованием напряжения, обеспечивающим защиту потребителей от любых помех и неполадок в централизованной электросети. ИБП серии HF Top Line предназначены для защиты от неполадок в питающей электросети серверов, компьютерных сетей, телекоммуникационного и другого оборудования.

Особенности

Мощность

Серия HF Top Line объединяет 9 моделей ИБП на мощности 1кВА…8кВА:

Модель HF Top Line 910: 1000 ВА /700 Вт
Модель HF Top Line 920: 2000 ВА /1400 Вт
Модель HF Top Line 930: 3000 ВА /2100 Вт
Модель HF Top Line 940: 4000 ВА /2800 Вт
Модель HF Top Line 940/2: 4000 ВА /2800 Вт
Модель HF Top Line 950/2: 5000 ВА /3500 Вт
Модель HF Top Line 960/2: 6000 ВА /4200 Вт
Модель HF Top Line 970/2: 7000 ВА /4900 Вт
Модель HF Top Line 980/2: 8000 ВА /5600 Вт

В первых 4-х моделях 910, 920, 930, 940 модули питания и модули АБ размещаются в одном и том же корпусе, в моделях 940/2, 950/2, 960/2, 970/2, 980/2 модули питания размещаются в одном корпусе, а модули АБ - в другом;

Модули питания представляют собой универсальные силовые платы по 1кВА. Благодаря универсальности обеспечивается простота наращивания мощности с шагом 1 кВА (1…8 кВА)

Цена и качество

Силовые платы в моделях данной серии изготавливаются частично по традиционной технологии сборки силовых элементов и частично по технологии SMD , позволяющей уменьшить размеры и повысить уровень качества продукции. Данная технология позволяет оптимизировать производственные процессы и создать On-Line ИБП с двойным преобразованием максимальной производительностью по наименьшей цене.

Надежность и избыточность (N +1)

Главная особенность ИБП серии HF Top Line - модульность конструкции, обеспечивающая простоту наращивания мощности с шагом 1 кВА (1…8 кВА) или увеличение времени автономной работы, а также возможность резервирования модулей для повышения надежности всей системы электропитания. . При выходе одного или нескольких модулей из строя нагрузка автоматически перераспределяется между исправными модулями.

Батареи

Модули АБ представляют собой модули состоящие из 3 х последовательно соединенных 12-вольтовых АБ, емкостью 7 Ач. ИБП серии HF Top Line могут комплектоваться как 5-летними аккумуляторами так и 10-летними аккумуляторами. Благодаря модульности конструкции возможно увеличение времени автономной работы до нескольких часов при полной нагрузке. Все батареи снабжены защитой от полного разряда и короткого замыкания

Мониторинг и управление

В основе ИБП лежит комбинация из «интеллектуальной» контрольной логики, управляемой мощным микропроцессором. Все функции ИБП управляются микропроцессором, который контролирует и сохраняет в памяти особые условия работы, также как и управляющий ИБП через выходной порт RS 232 компьютер. Это позволяет в реальном времени контролировать рабочие параметры и любые аномалии (сбои) в работе.

На задней стенке ИБП находятся два идентичных и взаимозаменяемых 9-тиигольчатых разъема, через которые осуществляется дистанционный контроль работы и / или передача логических сигналов на компьютеры, оснащенные специальным оборудованием и программным обеспечением.

ИБП оборудован стандартным портом связи RS 232, который позволяет обеспечить доступ к данным о работе и истории событий ИБП с компьютера. Эта функция может быть использована с программой связи UPS LINK под Windows , при подключении серийного порта компьютера к разъему сзади ИБП при помощи серийного кабеля RS 232

Дополнительные возможности:

Наличие автоматического байпаса.
Возможность установки сервисного «байпаса».
Возможность нормальной работы в широком диапазоне изменения входного напряжения без перехода на питание от АБ (110…264В).
Возможность увеличения автономной работы за счет дополнительных АБ с дополнительным зарядным устройством;
Возможность введения и изменения уставок автоматической работы и управления с помощью компьютера.
Микропроцессорный контроль состояния.
Индикация состояния.
SNMP , плата релейных выходов, HF 1
Высокий показатель отношения: мощность / цена.

Технические характеристики ИБП серии HF Top Line

Тип модели	HF Top Line
	910	920	930	940	940/2	950/2	960/2	970/2	980/2
Мощность кВА/кВт	1/0,7	2/1,4	3/2,1	4/2,8	4/2,8	5/3,5	6/4,2	7/4,9	8/5,6
Вход
Напряжение (ном)	23 0 В
Диапазон напр.	184…264 В (при нагрузке 100%), 110…264 В (при нагрузке 50%)
Частота	50 или 60 Гц ±2%
Вх. коэф. мощности	>0,99 при нагрузке 80%
Выход
Напряжение (ном)	230 В ±1%
Частота (ном)	50 или 60 Гц, синхронизированная с частотой сети
Форма напр.	синусоидальная
	0.7 … 1
КНИ	<1% при нелинейной нагрузке
Мощность (переходная), кВА	1,4	2,8	4,2	5,6	5,6	7,0	8,4	9,8	11,2
Перегрузочная способность	300% в течение 1 с, 200% в течение 5 с без переключения на байпас, 150% в течение 30 с, 160% в течение 15 с при работе от АБ
КПД	80% / 84% / 90%- при нагрузке 50% / 80% / 100%
Аккумуляторные батареи (АБ) Свинцово-кислотные, герметичные, необслуживаемые
Число, напр . , емк .	3х12В, 7А * ч (один модуль АБ)
Время заряда АБ	5…6 ч - в зависимости от степени разряда
Время работы от АБ:
- нагрузка 50%	22 мин
- нагрузка 80%	10 мин при равном числе модулей питания и модулей АБ
- нагрузка 100%	7 мин
Массо-габаритные и другие параметры
Размеры, ДхШхГ, мм	270х480х560				(270х480х560)х2 блока
Масса кг	23,5	34	43	53	24 + 50	26,5 + 57,5	29 + 65	31,5 + 72,5	34 + 80
Рабочая температура	0…+40°С
Степень защиты (IEC 529)	IP 21
Соответствие стандартам
Безопасность	EN50091-1
Электромагнитная совместимость	EN50091-2
