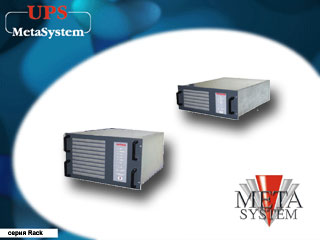

UPS Meta System серии HFR Top Line Rack

Источники бесперебойного питания UPS Meta System серии HFR Top Line Rack

Предназначены для электропитания нагрузки качественным напряжением идеально синусоидальной формы при работе от электросети или от аккумуляторных батарей. Выполнены по технологии “On-line” c двойным преобразованием напряжения, обеспечивающим защиту потребителей от любых помех и неполадок в централизованной электросети. ИБП серии HF Top Line Rack предназначены для защиты от неполадок в питающей электросети серверов, компьютерных сетей, телекоммуникационного и другого оборудования.

Особенности

Мощность

Серия HFR Top Line Rack объединяет 4 модели ИБП на мощности 1кВА…4кВА:

1. Модель HFR Top Line 910 Rack: 1000 ВА /700 Вт
2. Модель HFR Top Line 920 Rack: 2000 ВА /1400 Вт
3. Модель HFR Top Line 930 Rack: 3000 ВА /2100 Вт
4. Модель HFR Top Line 940 Rack: 4000 ВА /2800 Вт

В данных моделях 910, 920, 930, 940 модули питания и модули АБ размещаются в одном и том же корпусе.

Модули питания представляют собой универсальные силовые платы по 1кВА. Благодаря универсальности обеспечивается простота наращивания мощности с шагом 1 кВА (1…4 кВА).

Цена и качество

Силовые платы в моделях данной серии изготавливаются частично по традиционной технологии сборки силовых элементов и частично по технологии SMD , позволяющей уменьшить размеры и повысить уровень качества продукции. Данная технология позволяет оптимизировать производственные процессы и создать On-Line ИБП с двойным преобразованием максимальной производительностью по наименьшей цене.

Надежность и избыточность ( N +1)

Главная особенность ИБП серии HFR Top Line Rack - модульность конструкции, обеспечивающая простоту наращивания мощности с шагом 1 кВА (1…4 кВА) или увеличение времени автономной работы, а также возможность резервирования модулей для повышения надежности всей системы электропитания. . При выходе одного или нескольких модулей из строя нагрузка автоматически перераспределяется между исправными модулями.

Батареи

Модули АБ представляют собой модули состоящие из 3 х последовательно соединенных 12-вольтовых АБ, емкостью 7 Ач. ИБП серии HFR Top Line Rack могут комплектоваться как 5-летними аккумуляторами так и 10-летними аккумуляторами. Благодаря модульности конструкции возможно увеличение времени автономной работы до нескольких часов при полной нагрузке. Все батареи снабжены защитой от полного разряда и короткого замыкания.

Мониторинг и управление

В основе ИБП лежит комбинация из «интеллектуальной» контрольной логики, управляемой мощным микропроцессором. Все функции ИБП управляются микропроцессором, который контролирует и сохраняет в памяти особые условия работы, также как и управляющий ИБП через выходной порт RS 232 компьютер. Это позволяет в реальном времени контролировать рабочие параметры и любые аномалии (сбои) в работе.

На задней стенке ИБП находятся два идентичных и взаимозаменяемых 9-тиигольчатых разъема, через которые осуществляется дистанционный контроль работы и / или передача логических сигналов на компьютеры, оснащенные специальным оборудованием и программным обеспечением.

ИБП оборудован стандартным портом связи RS 232, который позволяет обеспечить доступ к данным о работе и истории событий ИБП с компьютера. Эта функция может быть использована с программой связи UPS LINK под Windows , при подключении серийного порта компьютера к разъему сзади ИБП при помощи серийного кабеля RS 232.

Дополнительные возможности

• Наличие автоматического байпаса;
• Возможность установки сервисного «байпаса»;
• Возможность нормальной работы в широком диапазоне изменения входного напряжения без перехода на питание от АБ (110…264В);
• Возможность увеличения автономной работы за счет дополнительных АБ с дополнительным зарядным устройством;
• Возможность введения и изменения уставок автоматической работы и управления с помощью компьютера;
• Микропроцессорный контроль состояния;
• Индикация состояния;
• SNMP, плата релейных выходов, HF 1;
• Высокий показатель отношения: мощность/цена.

Технические характеристики ИБП серии HFR Top Line Rack
