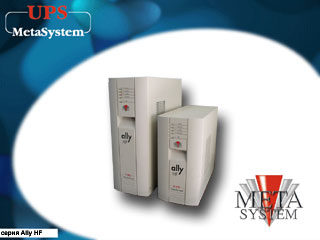

Источники бесперебойного питания UPS Meta System серии Ally HF

Предназначены для электропитания нагрузки качественным напряжением идеально синусоидальной формы при работе от электросети или от аккумуляторных батарей. Выполнены по технологии « On - Line » с двойным преобразованием напряжения, обеспечивающим защиту потребителей от любых помех и неполадок в централизованной электросети. ИБП серии Ally HF идеальны для защиты небольших сетей, серверов верхних сегментов, измерительных приборов и другого важного оборудования. ИБП данного типа способны обеспечить максимальную защиту для нагрузки любого типа.



Особенности

Мощность

Серия Ally HF объединяет 6 моделей ИБП на мощности: 800, 1000, 1250, 1600, 2000, 2500 ВА. В первых трех моделях на 800, 1000 и 1250 ВА используется одна силовая плата, а в ИБП Ally HF мощностью 1600, 2000 и 2500 ВА используются две платы, соединенные параллельно и установленные в корпус большего размера.

Цена и качество

Силовые платы в моделях данной серии изготавливаются частично по традиционной технологии сборки силовых элементов и частично по технологии SMD , позволяющей уменьшить размеры и повысить уровень качества продукции. Данная технология позволяет оптимизировать производственные процессы и создать On-Line ИБП с двойным преобразованием максимальной производительностью по наименьшей цене.

Надежность и избыточность ( N +1)

Модели, использующие две силовые платы, обладают большим преимуществом в плане избыточности. Силовые платы соединены параллельно, и даже в случае отказа одной из плат вторая продолжит работу и, таким образом, обеспечит бесперебойное питание нагрузки (при правильно подобранной мощности ИБП). Комплекты батарей также соединяются параллельно, что снижает риск выхода из строя всего комплекта батарей.

Батареи

В ИБП Ally HF устанавливается 3 или 6 батарей на 12 В 7 А·ч, которые обеспечивают большую автономность по сравнению с обычными ИБП данной мощности. При необходимости ИБП Ally HF могут использоваться совместно с дополнительными батарейными блоками для увеличения времени автономной работы (указывается при оформлении заказа). Время автономной работы ИБП программируется в соответствии с величиной нагрузки, что предохраняет батареи от глубокого разряда, увеличивает их автономность и, таким образом, продлевает их срок службы.



Мониторинг и управление

Возможность введения и изменения уставок управления с помощью компьютера. Все ИБП Ally HF оснащены последовательным коммуникационным портом для подключения к компьютеру и дистанционного или локального отключения программными средствами.

Программное обеспечение UPS Supervisor Light , доступное для бесплатной загрузки с сайта (скачать), обеспечивает доступ к рабочей информации ИБП посредством последовательного порта, а также возможность настройки и определения специальных функций, управления локальным аварийным выключением во всех операционных системах Windows . ПО UPS Supervisor Light снабжено подсистемой помощи и может работать в фоновом режиме. Сложные сетевые функции позволяют управлять отключением в иерархических конфигурациях с несколькими серверами и осуществлять дистанционное управление ИБП даже через Интернет.



Дополнительные возможности

•  В дополнение к гнездам подключения нагрузки, защищенным по электропитанию, на задней стенке ИБП имеется отдельное гнездо с фильтром для защиты мощных потребителей, таких как лазерные принтеры или сканеры (только для моделей мощностью 800…1250 ВА).

•  Очень высокий показатель отношения: мощность/цена.

•  Отличительной особенностью ИБП серии Ally HF являются их технические характеристики и рекордная производительность по сравнению с конкурирующими аналогами.

•  Наличие автоматического байпаса.

•  Возможность нормальной работы в широком диапазоне изменения входного напряжения без перехода на питание от АБ.



Технические характеристики ИБП серии Ally HF



Тип модели

Ally HF 800

Ally HF 1000

Ally HF 1250

Ally HF 1600

Ally HF 2000

Ally HF 25 00

Мощность, ВА
Вт

800
560

1000
700

1250
875

1600
1120

2000
1400

2500
1750

Мощность (переходная), ВА

1200

1400

1800

2400

2800

3600

Вход



Ном. напряжение

230 В

Диапазон входного напряжения

184…264 В (без перехода на батареи)

110…264 В при 50% нагрузке

Частота

50/60 Гц ± 2 %

Вх. коэффициент мощности

> 0,99 при 80% нагрузки

Выход



Напряжение

230 В

Частота

50 или 60 Гц

КНИ вых. напряжения

< 1%

Форма напряжения

Синусоидальная

Аккумуляторные батареи (АБ)

Свинцово-кислотные

Число АБ

3

Параметры АБ

12 В, 7 А ч

Напряжение АБ (общее)

36 В

Автономность работы (от АБ):



- 50% нагрузка, мин

27

22

16

27

22

16

- 80 % нагрузка, мин

15

10

8

22

10

8

Массогабаритные параметры



Масса (кг)

12

12

12

23

23

23

Длина х высота х глубина, мм

160х319х402

160х460х425

Другие параметры, элементы



Условия применения

0 0 …40 0 С

Акуст. шумы (на расст. 1м)

< 42 dB

Выходные соединения

1 - IEC (“on-line”), 1 - напряжение вх. Сети

Соответствие стандартам

EN 50091-1-1, EN 50091-2
