Системы управления и контроля.

 Системы управления и контроля.

   Система управления и контроля ДГУ и сопутствующее оборудование располагаются в металлическом коробе, смонтированном на общей раме, который может быть расположен как с левой, так и с правой стороны ДГУ. В настоящий момент ДГУ «Cummins» комплектуются двумя типами панелей управления: PowerControl^TM и PowerCommand^TM.

Панель типа PowerControl^TM (PCL).

   Панели управления типа PCL осуществляю! ряд функций, таких как мониторинг работы сети, измерение и контроль рабочих параметров агрегата.  Панели PCL выпускаются в двух версиях:

·        PCL001 – панель управления с ручным запуском установки;

·        PCL 002 - панель управления с возможностью дистанционного пуска установок.

   Оба типа панелей PCL позволяют запустить и остановить станцию и отображают параметры работы ДГУ во время работы. В случае возникновения аварийной ситуации (например, недостаточный уровень масла) на панели загорается соответствующий индикатор неисправности и при необходимости агрегат останавливается. Неисправности отображаются на жидкокристаллическом дисплее.

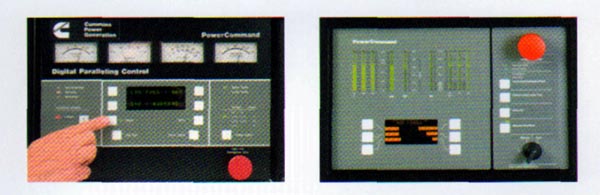

Панель типа PowerCommand™ (PCC)

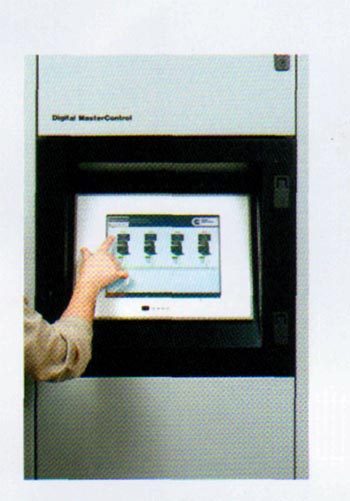

   Цифровая система контроля РСС (Power Command Control) осуществляет автоматический запуск и остановку ДГУ, регулирует скорость вращения коленчатого вала двигателя, а также обеспечивает параллельную работу нескольких дизель-генераторов. РСС 1акже осуществляет постоянный контроль за состоянием двигателя, генератора и всех систем ДГУ. РСС получает информацию о работе ДГУ с различных датчиков, расположенных на двигателе, генераторе и дополнительных системах. РСС преобразует, полученные аналоговые данные в цифровой вид и анализирует их, используя встроенный микропроцессор. В случае неполадок РСС выдает сообщение о неисправности, которое заносится в память и может быть просмотрено оператором сразу или впоследствии.

Основные функции РСС.

• управление цифровыми сигналами, регулировка напряжения, синхронизация и разделение нагрузки при параллельной работе;

• электронная защита генератора от токов короткого замыкания,

• измерение цифровых и аналоговых выходных сигналов;

• отображение всех критических параметров работы двигателя и генератора.

• контроль пуска установки,

• возможность коммуникации с информационными сетями.
